Fresadores CNCVISCOM 5X
/ Descripció
5 eixos interpolats

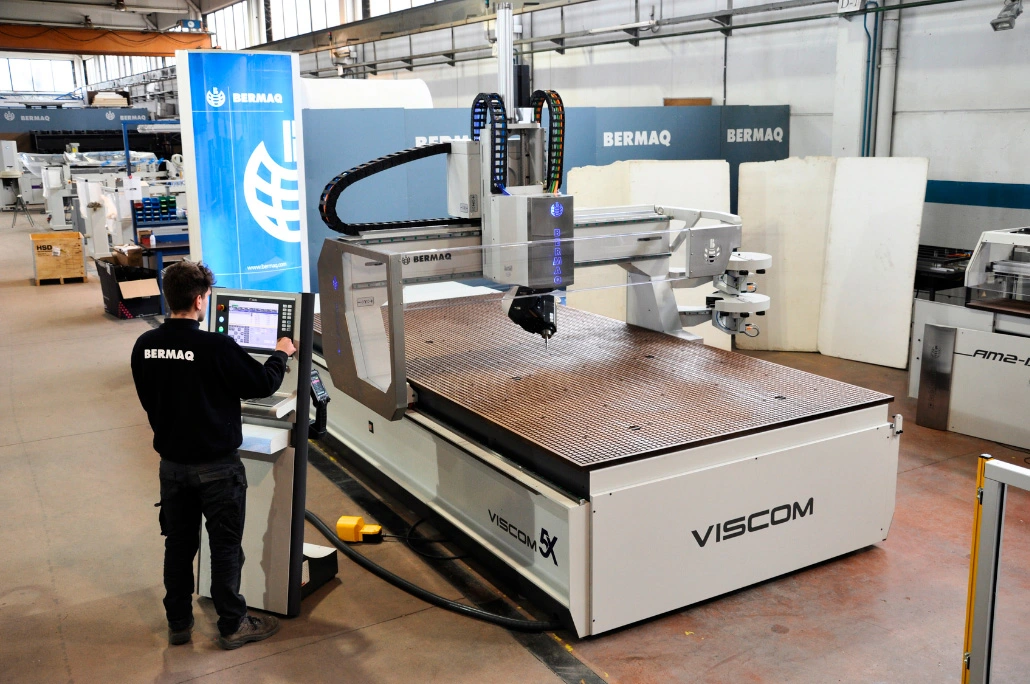

La fresadora CNC VISCOM 5X ha estat dissenyada per a complir amb els mecanitzats més exigents. La seva alta productivitat, versatilitat i tecnologia d’última generació li permeten treballar un ampli ventall de materials no ferris (alumini, fusta, escuma, resines, plàstics, metacrilat, composite, etc.) i aconseguir tot tipus de formes i acabats.
Aquest router CNC de 5 eixos interpolats amb control optimitzat s’utilitza en processos de mecanitzat que requereixen una alta precisió i complexitat.
Gràcies a la seva alta capacitat de personalització i el seu rendiment polivalent, la VISCOM 5X és perfecta per a tots els sectors (des del sector de les arts gràfiques al sector aeronàutic). És una màquina dissenyada per a mecanitzar amb èxit els projectes de la indústria general. Aquest model també es fabrica en 3 eixos: VISCOM.
Caracteristiques tècniques
5
Pont móbil
1.550 - 10.000 x 1.000 - 3.000 x Z: >500 mm x Infinit x Infinit
11kW *HSK-F63
12.000 rpm
20.000 rpm
290 m³/h o Súper turbina de 1.000 m³/h
Revòlver doble amb capacitat de 16 posicions
✔️
Sistema de buit (8 zones de buit automàtiques i independents)
Mòbil
Líquid
Taula de resina fenòlica amb inserits metàl·lics
X: 55 m/min - Y: 55 m/min - Z: 33m/min - C: 75º/seg. - A: 75º/seg.
Automàtica
X,Y: Pinyó-cemallera / Z: Vis sense fi i femella precarregada amb recirculació interna de boles
Aplicacions
Sector arts gràfiques: anuncis lluminosos, panells publicitaris, elements per a estands i gravats, etc.
Sector indústria: electrodomèstics, mecanitzat de materials compostos, plàstics, fusta i alumini, etc.
Sector construcció: Corian, perfils d’alumini, PVC i Alucobond per a façanes, Solid Surface, etc.
Sector decoració: retall de mamparas, catifes, objectes publicitaris i regals, etc.
Sector naval: fabricació de mobiliari naval i de pantalans, fabricació de peces, etc.
Sector aeronàutica: fabricació de compostos de diferents materials i de peces d’alumini.
Sector ferroviari: fabricació de perfils d’alumini, retall de mobiliari per a cotxes/vagons, etc.
Sector automobilístic: fabricació de motlles diversos per a automòbils.
Equipament
El mecanitzat de materials amb maquinària de 5 eixos és un mètode eficaç per reduir la quantitat de subjeccions necessàries per a la realització de la totalitat de la peça, i augmentar la precisió en el mecanitzat de peces complexes o amb diverses cares.
Aquesta fresadora CNC industrial dissenyada i fabricada per BERMAQ® destaca per la seva robustesa, versatilitat i qualitat, oferint una garantia de productivitat inigualable. Disposa d’una bancada i un pont d’acer electro-soldats i estabilitzats tèrmicament per oferir una gran estabilitat i fiabilitat.
El seu disseny compacte i optimitzat la converteix en una màquina fresadora CNC robusta i modular. La seva estructura possibilita la fàcil personalització de la màquina amb solucions òptimes segons les exigències de la producció de cada client. Aquest model té un ampli ventall de solucions a mida per satisfer les necessitats de cada projecte. A la vegada, la seva sòlida estructura garanteix una major resistència a treballs continus i d’altes exigències de mecanitzat.
Per a la transmissió en els eixos X i Y s’utilitzen cremalleres i pinyons amb dents rectificades helicoidals així com reductors planetaris de precisió, per assegurar un treball de màxima exactitud.
Equipada amb un fusell d'alta capacitat de càrrega en l'eix Z i una femella precarregada amb recirculació interna de boles, aquesta fresadora CNC garanteix una gran precisió en el mecanitzat i un acabat d'excel·lent qualitat, a més d'un funcionament molt silenciós.

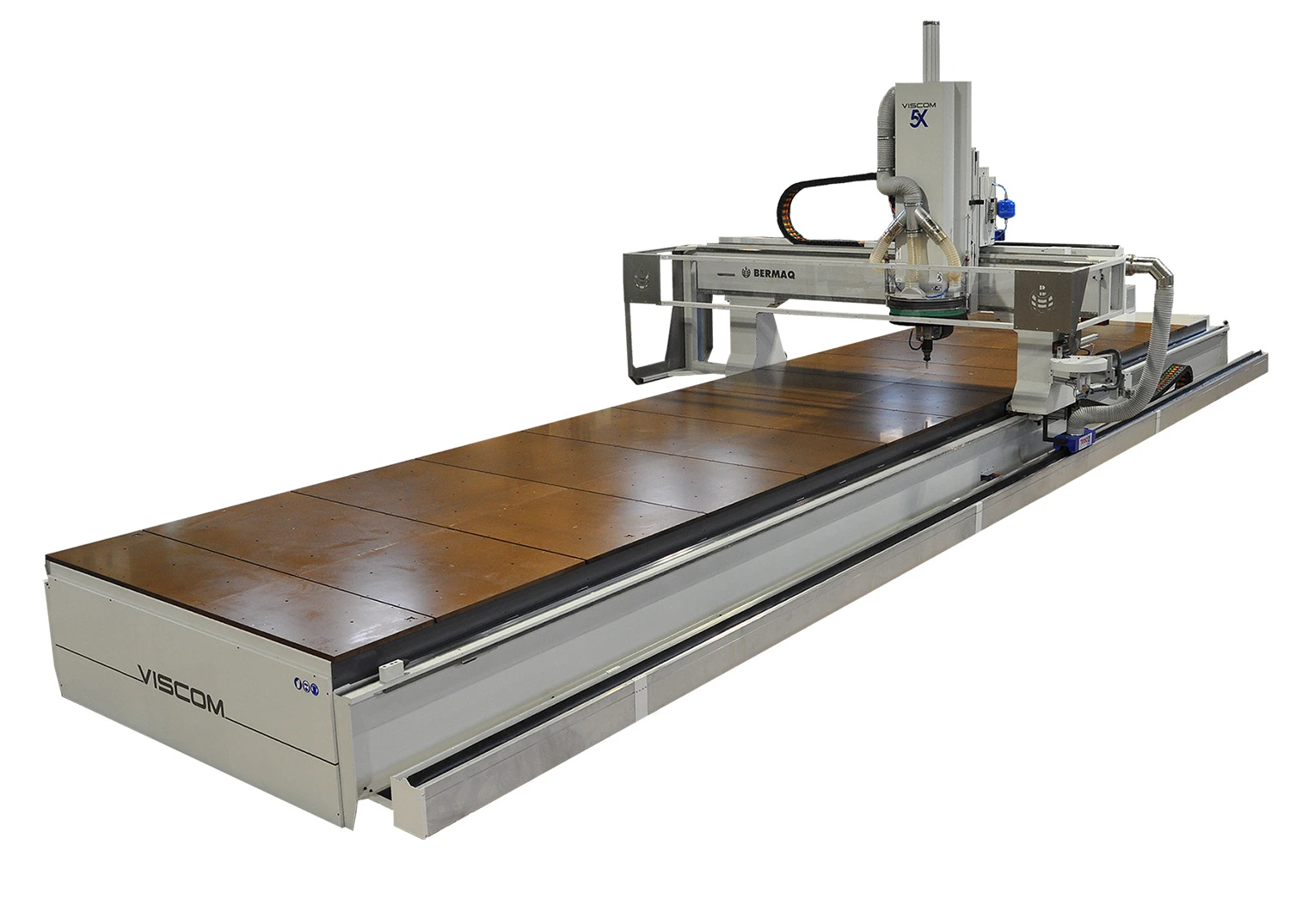

El recorregut de l'eix Z, amb una altura de pas del pont de 500 mm, ofereix un volum útil de mecanitzat variable. Gràcies a la seva alta capacitat de personalització, les característiques de la màquina poden adaptar-se a les necessitats específiques de cada client. Basant-se en paràmetres estàndard, cada fresadora CNC VISCOM 5X de BERMAQ es pot configurar amb diferents mesures (X: des de 1.550 mm fins a 10.000 mm; Y: des de 1.000 mm fins a 3.000 mm; Z: a partir de 500 mm).
El moviment de l'eix Z s'optimitza mitjançant una compensació neumatica, la qual cosa ajuda a prolongar la seva vida útil. Pel que fa als eixos C i A, els seus moviments són continuus, millorant tant els temps de producció com els acabats dels mecanitzats.
En resum, la fresadora CNC 5X és un centre de mecanitzat per control numèric dissenyat per a treballs que requereixen tant potència com precisió, fins i tot en condicions de càrregues de treball elevades. És ideal per a una àmplia varietat de sectors i ofereix característiques enfocades en la comoditat de l'operador i la perfecció en els mecanitzats, a més de permetre la supervisió remota de totes les operacions. Tot això és completament personalitzable segons les necessitats del client.
Opcionals
Grup multitaladro disponible. Diversos caps de foradar a triar.
Topalls escamotejables a la taula de treball.
Aire condicionat al quadre elèctric.
2 àrees de treball.
Endolls neumàtics.
Refredament d’eina per aire/líquid (VIP4tools).
Refredament d’eina per aire fred (VORTEX).
Taula d’alumini microperforada.
Canvi lineal de 10 eines situat a la bancada, oferint un total de 26 posicions.
Taula comparativa
Demana pressupost
Els detalls tècnics que fan de la VISCOM 5X una de les màquines CNC més potents i versàtils
El moviment de l'eix Z està assistit per una compensació neumàtica per allargar la vida útil de la màquina. Els eixos C i A tenen moviments infinits per millorar els temps i acabats de les mecanitzacions. Per garantir que la interpolació de tots els eixos de la màquina sigui perfecta, realitzem una calibració cinemàtica de precisió per garantir una sincronització total de la màquina i el moviment de tots els eixos (vídeo).

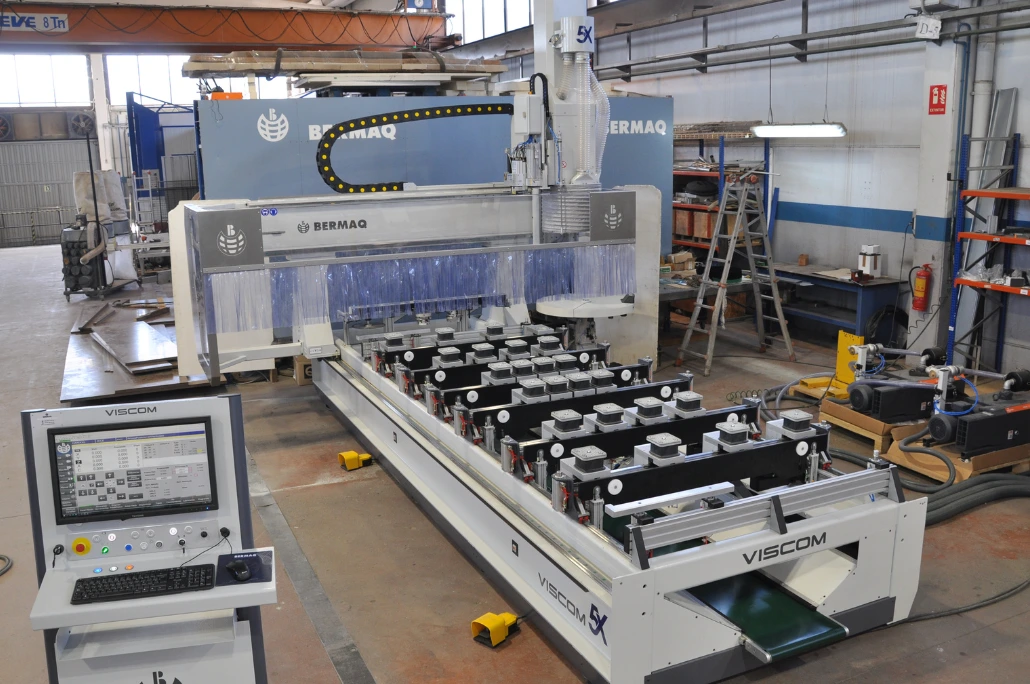

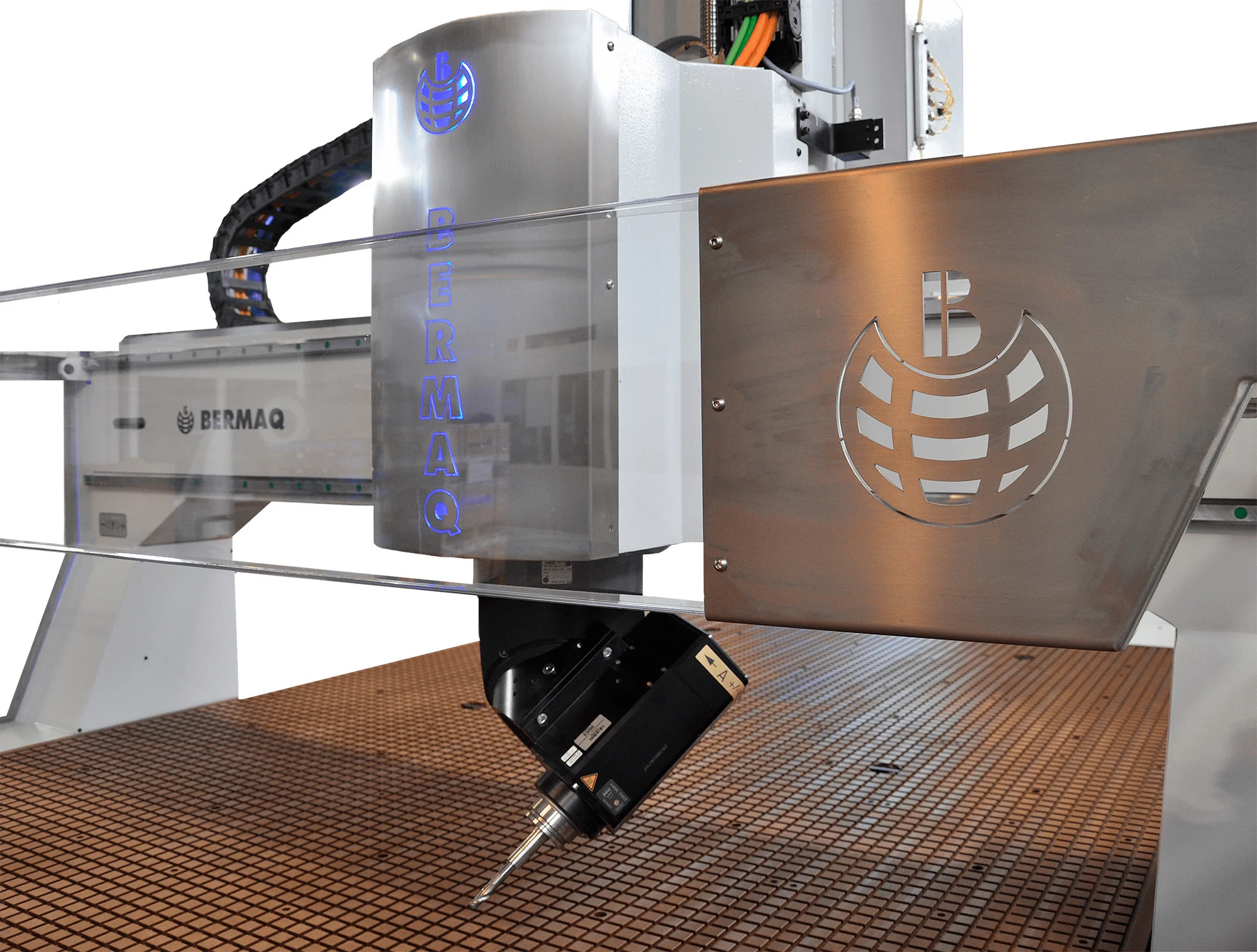

La fresadora CNC VISCOM 5X de BERMAQ compta amb un capçal de fresat de 11 kW en HSK-F63 i refrigeració líquida, un palpejador d'eina per a la calibració d'altura, una taula de buit de resina fenòlica amb 8 zones de buit automàtiques i independents (configurables des del panell de comandament i fins i tot des del programa de mecanització), i incorpora inserits metàl·lics roscats per a la fixació de peces i utillatges.
Disposa d'un canvi d'eines de revòlver doble amb capacitat per a 16 eines situat en el pont, al qual es pot afegir un canvi lineal de 10 eines situat en la bancada (opcional), oferint un total de 26 posicions. Gràcies a la bomba automàtica de lubricació centralitzada de la VISCOM 5X, aquesta màquina requereix pràcticament cap manteniment. Una de les funcionalitats més innovadores de la VISCOM 5X és que aquesta màquina CNC pot treballar de manera autònoma, i gràcies al seu control remot, és possible gravar i transmetre en temps real tot el procés per poder fer un seguiment còmode des de qualsevol dispositiu i ubicació (vídeo).
Els 10 punts destacats de la VISCOM 5X:
Gran capacitat de treball: Permet treballar amb peces grans gràcies a la seva àmplia àrea de treball.
Alta velocitat i eficiència: Es mou ràpidament, accelerant els processos de producció.
Motor potent: El seu motor potent garanteix un rendiment excel·lent en diverses tasques de fresat.
Canvi automàtic d'eines: Facilita i agilita la feina canviant les eines ràpidament i sense intervenció manual.
Fixació segura de peces: La taula de treball amb sistema de buit garanteix que les peces es mantinguin fermament al seu lloc.
Control avançat: El sistema de control és fàcil d'utilitzar i permet programar operacions complexes amb precisió.
Diagnòstic remot: Inclou tecnologia per detectar i resoldre problemes a distància, reduint el temps d'inactivitat.
Construcció robusta: El seu disseny sòlid i pesat proporciona estabilitat i redueix les vibracions durant el treball.
Compatible amb programari avançat: Es pot integrar amb programari CAD/CAM, facilitant la planificació i execució de projectes.
Alta precisió i durabilitat: Ofereix moviments precisos i fiables, assegurant una producció d'alta qualitat i una llarga vida útil de la màquina.
