Fresadores CNCSG-A

El aliado perfecto para proyectos avanzados de mecanizado./ Aplicacions

/ Materials

/ Descripció

El aliado perfecto para proyectos avanzados de mecanizado.

El centre de mecanitzat SG-A ha estat especialment dissenyat per mecanitzar a alta velocitat materials tècnics com l’alumini, titani, composites, resines, etc.
Màquina ideal per a la producció de models i el rebaixat de peces. Cobreix les necessitats de sectors com el naval, l’automoció, l’aeroespacial, el ferroviari, etc.
Gràcies al seu concepte de guiatge aeri i estructura modular, es presenta com l’alternativa perfecta per al mecanitzat de peces de grans dimensions, ja que utilitza com a zona útil tot l’espai de la seva envergadura.

APLICACIONS:

Sector naval: fresat de cascs, fabricació de mobiliari naval i pantalans, fabricació de peces
Sector aeronàutic: fabricació de composites de diferents materials i peces d’alumini
Sector ferroviari: fabricació de perfils d’alumini, retall de mobiliari per a cotxes/vagons
Sector de l’automòbil: fabricació de motlles

Capçals de fresat de gran potència:

Potència del capçal: 24 kW
Par eix A: 1200 Nm
Par eix C: 1200 Nm
Eix A: +/- 105º
Eix C: +/- 245º
Encoder directe als eixos
Fre pneumàtic dels eixos
Lubricació automàtica
Transmissió per doble servomotor, funció mestre-esclau
Regles lineals de precisió pressuritzades
Màquina totalment carenada
Sistema d’aspiració
Canvi lineal de 12 posicions
Sonda de palpació HEIDENHAIN TS460, RENISHAW RMP60
Sonda de mesura d’eines làser RENISHAW NC4
Equip de refrigeració VIP4TOOLS mescla aire-oli
Sistema de lubricació de l’eina amb taladrina
Taula de fosa mecanitzada segons DIN 876/III
Bomba de buit 290 m³/h
Quadre elèctric climatitzat

Control numèric:

HEIDENHAIN iTNC 640 o SIEMENS 840D SL
Precisió: 0,03 mm

Àrea útil de la SG:

Longitud: de 5.000 a 10.000 mm
Amplada: de 2.000 a 4.000 mm
Alçada útil eix Z: de 1.000 a 2.000 mm

Demana pressupost

/ Més informació

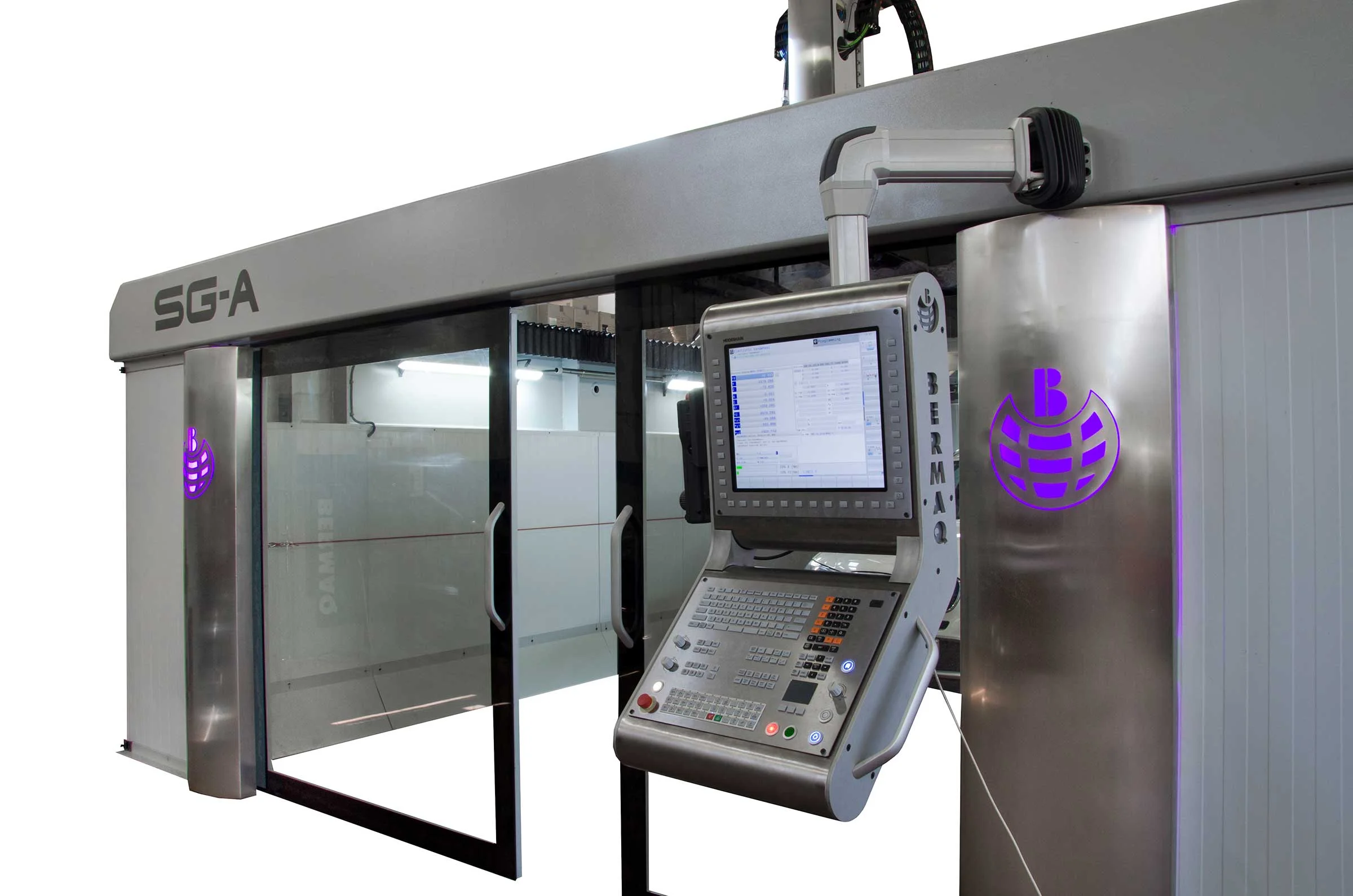

Centre de mecanitzat SG-A: la solució perfecta per al mecanitzat d’alumini de gran format

El centre de mecanitzat SG-A ha estat dissenyat per complir amb els estàndards més alts de productivitat i precisió en entorns industrials exigents. La seva estructura robusta i arquitectura modular el converteixen en l’opció ideal per al mecanitzat d’alumini, especialment en peces de grans dimensions destinades als sectors aeronàutic, ferroviari, naval i de l’automoció.

Alt rendiment en alumini

L’alumini requereix una màquina capaç de combinar alta velocitat, rigidesa i precisió. El capçal de fresat de 24 kW, amb un parell de 1200 Nm als eixos A i C, permet fer desbasts ràpids i acabats de gran qualitat.

Capçal de 5 eixos

Amb recorreguts de +/- 105º (eix A) i +/- 245º (eix C), la SG-A mecanitza peces complexes en una sola subjecció. Incorpora encoders directes, frens pneumàtics i transmissió amb doble servomotor per a màxima estabilitat.

Gran capacitat

Amb una longitud de 5.000 a 10.000 mm, amplada de 2.000 a 4.000 mm i una alçada útil fins a 2.000 mm, la SG-A pot mecanitzar peces de gran format amb màxima eficiència.

Precisió i automatització

Inclou regles lineals pressuritzades, sondes HEIDENHAIN o RENISHAW, cambiador de 12 eines, lubricació automàtica i aspiració integrada. Aconsegueix precisions de fins a 0,03 mm.

Control numèric avançat

Disponible amb HEIDENHAIN iTNC 640 o SIEMENS 840D SL, per controlar processos de 5 eixos simultanis amb la màxima eficiència.
